Hallo zusammen und ein herzliches Willkommen in meinem Worklog!
Ich möchte hier meinen ersten umfangreichen Case-Mod und auch meine erste Wasserkühlung zeigen und mit euch besprechen.
Ich hoffe, dass ihr mir bei den ein oder anderen Schwierigkeiten helfen könnt und vielleicht zeige ich euch auch etwas neues oder kann Fragen beantworten.
In der Vergangenheit haben sich die Veränderungen an meinen Gehäusen auf Beleuchtung mit LEDs beschränkt. Dabei soll es diesmal nicht bleiben! Aber nun zu meinem Projekt…
Die Hardware (momentan ist das ganze noch in ein Sharkoon Venga Gehäuse „gestopft“)
CPU: Intel Core i7-4930K
Mainboard: Asus P9X79
RAM: Kingston DDR3 16GB (2x8GB) 1600MHz
GraKa: Asus Radeon HD5850 OC 1024MB
Netzteil: Enermax Liberty 500W
SSD/HDD: Samsung SSD 840 EVO 250GB und 5x 3,5“ HDDs
Gehäuse: Thermaltake Urban S31
Die gesamte Hardware stammt entweder aus meinem alten PC oder wurde durch einen Bonus meiner Firma eingekauft. An der Stelle noch ein „Danke schön!“ an meinen Chef
Der Plan
- Umbau auf Reverse ATX
- Netzteilposition wird beibehalten
- Rückblende wird aus Alu gefertigt
- Originale I/O-Shield-Aufnahme bzw. Karten-Slots werden weiterverwendet
- Mainboard-Tray ebenfalls aus Alu
- Entwicklung/Fertigung einer Entkopplung inkl. Beatmung für 5 Festplatten an einem ganz besonderen Platz (lasst euch überraschen!)
- CPU unter Wasser setzen
- GPU eventuell mit einem GPU-Only-Kühler unter Wasser setzen
- Vielleicht wird auch noch eine neue GraKa und ein Full Cover angeschafft
- MB-Mosfets und -Southbridge eventuell unter Wasser setzen
- 360er Monsta-Radi in die Front
- 3,5″- und 5,25″-Käfige fliegen komplett raus
- Halterung für den Front-Radi wird komplett aus Alu gefertigt
- 280er Radi in den Deckel
- Maximale Dicke muss nach dem Reverse ATX Umbau noch genau gemessen werden
- Mainboard wird fast komplett geschwärzt
- Für Pumpe und AGB muss noch ein geeigneter Platz gefunden werden
- Vielleicht kommt auch noch ein kleines SLight rein
- Beleuchtung mit leichtem Blau oder Weiss oder sogar mit RGB-Streifen inkl. Controller
- Aufbau der Open Source Lüftersteuerung von bimbo385 (ConFLiCTuino)
… aber wie das mit Plänen so ist: Erstens kommt es anders und zweitens als man denkt
Das Gehäuse

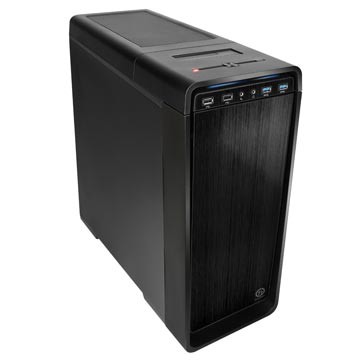

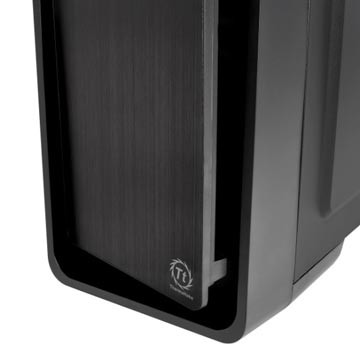

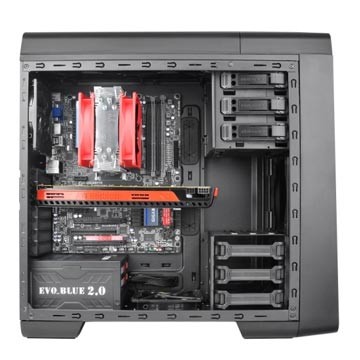

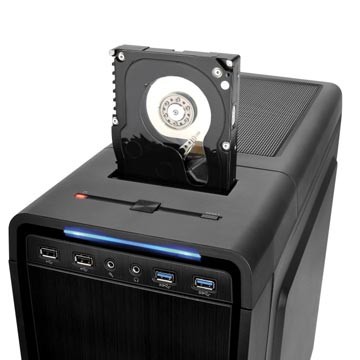

Ich weiß, dass es auf dem Markt wirklich gute Gehäuse gibt mit denen es um ein vielfaches einfacher wäre mein Projekt umzusetzen, bzw. eine gute Grundlage bilden. Aber zum einen wollte ich die Herausforderung und zum anderen auch möglichst wenig Geld ausgeben. Das Gehäuse bietet, wie ich finde, für einen recht günstigen Preis (~70€) trotzdem noch sehr nette Features mit einem guten Aussehen. Da wäre z.B. die integrierte Dockingstation für eine SATA-Festplatte im Format 2,5″ oder 3,5″ im Deckel. Die Taster für Power und Reset sind ebenfalls im Deckel verbaut und somit gut für mich Rücken-leidigen Menschen geeignet, der sein Gehäuse auf den Boden stellen möchte. Die Tür aus gebürstetem und schwarz-eloxiertem Alu finde ich absolut hübsch. Der übliche Blick auf 3,5″-/5,25″-Blenden geht mal gar nicht. Lustiger Weise wird die Tür eigentlich in die falsche Richtung geöffnet, nämlich nach links. Wenn man also das Gehäuse zu seiner Rechten auf dem Schreibtisch stehen hat, damit man auch ins Fensterchen gucken kann, ist eine sich nach links öffnende Tür extrem unkomfortabel. Wegen dem Umbau auf Reverse ATX, spielt mir dieser hirnverbrannte Designfehler von Tt aber perfekt in die Karten.
Die Farbgebung
Generell möchte ich das helle Blau des Mainboards aufgreifen und mit viel Schwarz kombinieren. Ein reines 2-Farben-Design also. Allerdings wird das Blau nur dezent eingesetzt, Beispielsweise bei dem Kühlwasser und noch ein paar “Tupfer” hier und da. Mal sehen, was mir da so einfällt.
Die gefertigten Alubleche werde ich in jedem Fall schwarz eloxieren lassen. Wenn es möglich ist, werden sie auch vorher von einem Profi gebürstet um sich der Tür anzugleichen. Die restlichen Stahlteile des Gehäuses werden entweder von mir selbst schwarz lackiert oder lasse sie sandstrahlen und pulvern. In jedem Fall muss da etwas gemacht werden, da das Gehäuse bereits leichten Rost ansetzt. Ja, es ist neu und rostet…
Die Wasserkühlung
Da ich nicht sonderlich viel Geld bei meiner Lebensweise am Ende des Monats übrig habe, werde ich möglichst viele Komponenten der Wakü gebraucht kaufen. Momentan schweben mir aber Radis von Alphacool der NexXxos-Serie, eine Aquastream, ein Rohr-AGB und irgendwelche Plexi-Kühler vor. Als Kühlwasser wird wohl das DP Ultra in Blau von Aquacomputer herhalten dürfen. Die Farbe passt einfach super. Die Schläuche werden dementsprechend klar sein.
Die Materialien und Werkzeuge
Momentan liegen hier 2 Alubleche mit einer Dicke von 1,5mm, die dafür reichen sollten die Rückblende zu erstellen, das Mainboardtray und die Front-Radi-Halterung. Generell bin ich mit der Dicke recht zufrieden. Ich hatte noch 0,8mm in der Hand, aber das wabbelt mir zu sehr rum.
Mein Werkzeuge sind leider momentan noch etwas beschränkt. Bohrmaschine, Dremel, Lötstation, sowie einige Schraubendreher, Schraubenschlüssel und Kleinzeug nenne ich bisher mein Eigen. Eigentlich wird das alles zum Basteln am meinem RC-Auto verwendet.
Ich bin übrigens auch schon sehr gespannt, wie es ist das 1,5mm Alu mit dem Dremel zu sägen
Ich glaube das war es erst mal und ich werde morgen noch ein paar Bilder von meinen bisherigen Arbeiten und der vorhandenen Hardware posten.
Bis dahin mit besten Grüßen
Eisrausch
Die Einkäufe (Stand: 28.11.2014)
Natürlich wurde für dieses Projekt noch einiges im Laufe der Zeit angeschafft.
Wasserkühlung:
2m Alphacool Schlauch AlphaTube HF 13/10 (3/8″ID) – Klar
12x Alphacool HF 13/10 Anschraubtülle G1/4 – Deep Black
2x Alphacool HF 13/10 Anschraubtülle 90° drehbar G1/4 – Deep Black
2x Alphacool HF Doppelnippel G1/4 AG auf G1/4 AG drehbar – Deep Black
2x Alphacool HF 13/10 Anschraubtülle 45° drehbar G1/4 – Deep Black
1x Alphacool HF Y-45° Verbinder – G1/4 drehbar – 2x Innen 1x Außengewinde – Deep Black
1x Phobya 2 Wege Kugelhahn G1/4 – gerändelt
1x Aquacomputer Aquastream XT USB 12V Pumpe- Ultra Version
1x Aquacomputer aquastream XT rückseitiger Deckel inkl. Steueröffung und Beschriftung
1x Koolance Reservoir Halterung variabel 72-125mm
1x Koolance Reservoir Top with Fill Port (80mm OD)
1x Koolance Reservoir Body 924ml 80x240mm (DxH) (muss noch gegen 80x80mm oder 80x120mm getauscht werden)
1x Koolance Reservoir Nozzle Base (80mm OD)
1x 360er 45mm Radiator von unbekanntem Hersteller
1x Alphacool NexXxoS ST30 Full Copper 280mm
1x Aquacomputer aquaero 5 LT USB Fan-Controller
1x Aquacomputer Wasserkühler für aquaero 5, G1/4
1x Alphacool GPU HF 14 ATI/NVidia Smart Motion Universal Copper Edition
1x Enzotech RAM-Kühler BMR-C1 High Profile – passiv | Passivkühler | Luftkühlung | Aquatuning Germany
2x Aquacomputer Double Protect Ultra – Blau 1000ml
1x Aquacomputer Durchflusssensor „high flow“ G1/4 für aquaero, aquastream XT ultra und poweradjust
1x Phobya NanoGrease Extreme 3.5g
4x Thermosensor einzeln 50cm
1x Phobya Temperatursensor Innen-/Außengewinde G1/4 – black nickel
1x Alphacool Plexi Beleuchtungsmodul G1/4 – gerändelt V.2
1x Aquacomputer Entkopplungsset zur Pumpenbefestigung, extraweiche gelbe Gummipuffer
4x Enermax T.B. Silence UCTB12 ( 120x120x25mm )
2x Enermax T.B. Silence UCTB14B ( 140x140x25mm )
1x EKWB Supreme LTX Nickel-Plexi
Werkzeuge:
1x Proxxon Industrie-Bohrschleifer IBS/E
1x Multitoolzubehör-Satz von Lidl
100x Trennscheiben
4x Trennscheibenhalter
1x Go/On Stichsäge
2x Woltcraft Stichsägeblätter für Metalle
Sonstiges:
1x Thermaltake Urban S31 Gehäuse (Teilespender, falls etwas schief gehen sollte)
1x Alublech 1000x300x1,5mm
1x Alublech 500x200x1,5mm
1x Alublech 500x250x0,8mm
1x 1000x50x1,5mm Aluprofil
2x 1m L-Aluprofil
16x M4 Schrauben inkl. Mutter
24x M3 Schrauben inkl. Mutter
Was noch fehlt
1x Alphacool Plexi Beleuchtungsmodul G1/4 – gerändelt V.2
1x Koolance Reservoir Body 308ml 80x80mm (DxH) oder Koolance Reservoir Body 462ml 80x120mm (DxH)
2x Alphacool HF Winkeladapter 90° drehbar G1/4 AG auf G1/4 IG – Deep Black
4x Alphacool HF 13/10 Anschraubtülle 90° drehbar G1/4 – Deep Black
